PortaDot 130x30

Ritz-Markieren
Ritz-Markierung

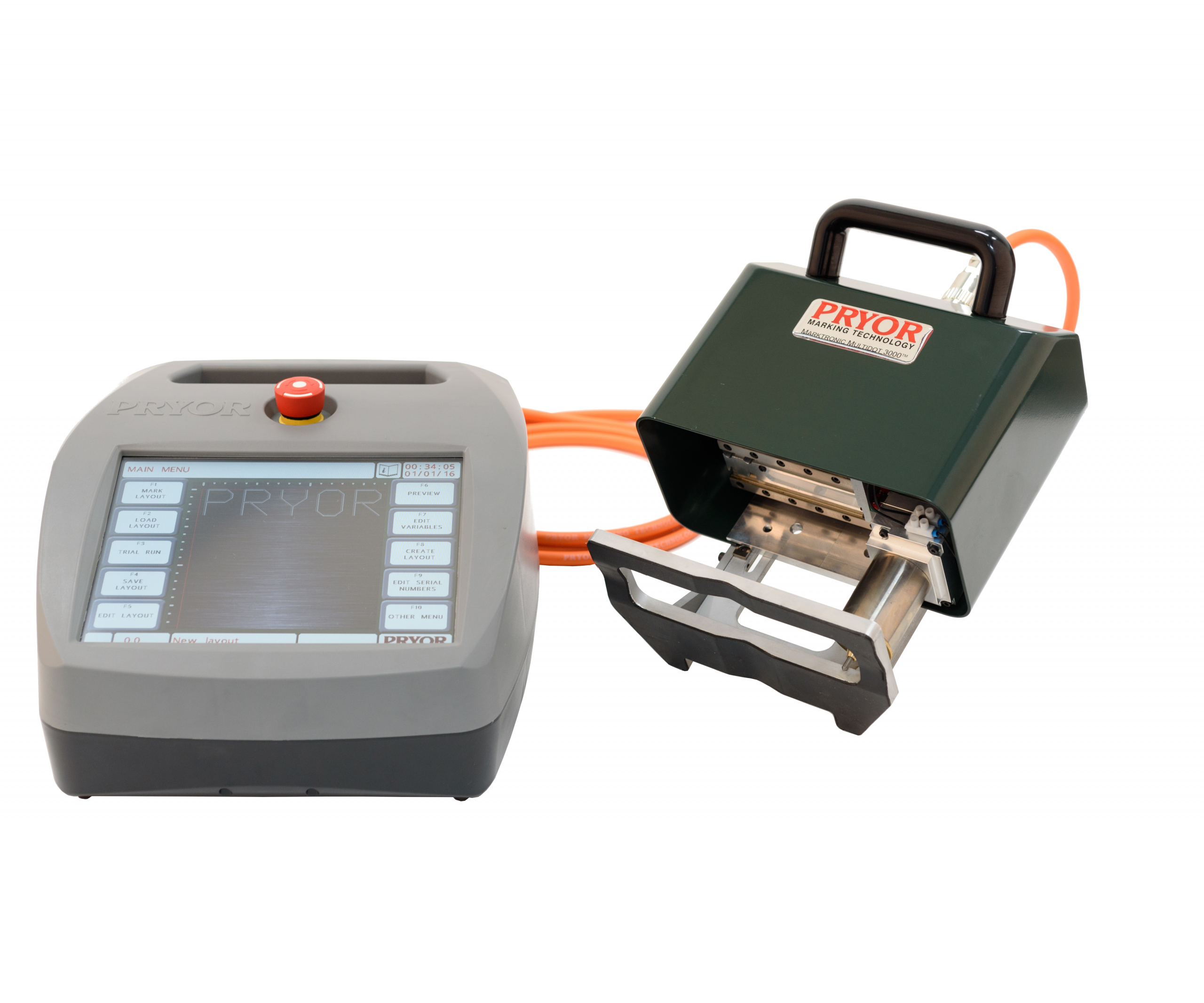

Portabler, voll programmierbarer, elektromagnetischer Hand-Nadelpräger.

Die Marktronic™ PortaDot™ 130×30 Serie wurden entwickelt, um die Flexibilität und die Vorteile dieser Technologie, der Punkt-Kennzeichnung, in einem mobilen, einfach zu bedienenden Paket mit großem Markierfeld anbieten zu können

Die Qualität und Kennzeichnungspräzision sind unübertroffen. Der Antrieb des Markierkopfes garantiert eine unübertroffene Punktgenauigkeit.

Der PortaDot™ 130×30 liefert mit seinem patentierten Mechanismus die schnellsten Markierzeiten gegenüber jedem anderen verfügbaren Handnadelpräger. Die Zuverlässigkeit wird dadurch gesichert, da hier der gleiche Mechanismus wie in unserem InDot 130x30E Einbaunadelpräger verwendet wird, welcher für den Dauerbetrieb in Produktionslinien entwickelt wurde.

Bedeutend ist das der PortaDot™ 130×30 für die meisten Data Matrix Anwendungen geeignet ist.

Anwendungen

  • Direkt Teil Markierung (DPM)
  • Chassis VIN Markierung
  • Programmierbare Markierung
  • Bauteil-Identifizierung
  • Bauteil-Rückverfolgbarkeit
  • Seriennummern
  • Logo Markierung
  • Security Markierung
  • Arbeitssicherheit Markierung
  • Zertifikations Markierung
  • Zeit und Datums Kennzeichnung
  • Teile Nummerierung
  • Chargen und Schicht Verschlüsselung
  • Typenschild Markierung

Eigenschaften

  • Der ergonomische Handnadelpräger ermöglicht es mit dem Markierer zum Bauteil zu gehen. Dies ist besonders nützlich wenn man sehr große Teile kennzeichnet.
  • Einstellbarer Markierfuß, hervorragende Sichtbarkeit der Markierposition.
  • Großzügiger 130 mm x 30 mm Markierbereich
  • Data Matrix Markierungen
  • Elektrischer Solenoid mit programmierbarer Schlagkraft. Geeignet für die Markierung aller Materialien bis zu 62 HRc (800Hv)
  • Elektrischer Anschluss 100 – 220Volt  (Keine Druckluft)
  • Drücken und Halten Probelauffunktion erlaubt die schnelle Bestimmung der Markierposition vor der Markierung
  • Niedrige Betriebskosten und praktisch keine Folgekosten
  • LED Beleuchtung zur Ausleuchtung des Markierfeldes
Transport Wagen für Handnadelpräger
Spitzen und Nadeln 50+100mm
Transport Wagen für Handnadelpräger
Spitzen und Nadeln 50+100mm
Handnadelpräger mit Standachse
Handnadelpräger PortaDot 130x30 mit elektromagnetischem Fuss

Optionen

  • Staubschutz
  • Standsäule zur Nutzung als Tischgerät
  • Elektromagnetischer Fuß
  • Drehachse
  • 6 und 10 Meter Steuerkabel
  • Batteriebetriebenes System – PortaDot 130×30 BA
  • Kundenspezifische Vorrichtungen sind auf Anfrage erhältlich.
  • 100mm & Kundenspezifische Nadelführung / Graviernadel
  • Windows Bearbeitungssoftware – MarkMaster / Traceable IT
  • Barcode Scanner für einfache Datenzuführung
  • Data Matrix Lesegerät
  • TCP/IP (10BaseT) Ethernet Modul für Controller
  • Weitere Feldbus Module wie ProfiBus, ProfiNet I/O …
Handnadelpräger mit Standachse
Handnadelpräger PortaDot 130x30 mit elektromagnetischem Fuss
Handnadelpräger mit Standachse
Handnadelpräger PortaDot 130x30 mit elektromagnetischem Fuss

Technische Spezifikation

  • Markierfeld: 130 mm x 30 mm
  • Zeichen Größe: 0.15 mm – 49.9 mm
  • Schriftart: 5 x 7, 7 x 9, Varidot, HPGL, Logos
  • Markiergeschwindigkeit: Variabel, abhängig von der Anwendung
  • 3 Meter Steuerkabel
  • Prismenvertiefung zur Markierung von runden Bauteilen
  • externer Tastaturanschluss per USB möglich
  • USB + RS232 Anschluss
  • Elektrischer Anschluss 100 – 220Volt  (Keine Druckluft)
  • Gewicht: Markierkopf 6,5 Kg
PortaDot 130x30 Abmessungen

Batterie / Akku System - PortaDot 130x30 BA

Mit diesem System kann man Bauteile beschriften in deren Nähe keine Stromversorgung vorhanden ist.

Technische Details

  • Li-Ion Batterie
  • Spannung – 36 VDC
  • Kapazität – 3000mAh
  • Kein Memory-Effect
  • externes Ladegerät
  • Turbo Charge – 80% Ladung in 25 min
  • zusätzliches Netzgerät – für den stationären Betrieb ohne Akku
